CB Là Gì, Aptomat Là Gì? Nguyên Lý Hoạt Động Và Cách Chọn

CB là gì, Aptomat là gì mà lại được sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp. Hãy để vi tính TTC giải đáp đầy đủ cho bạn về loại thiết bị điện tử này. Đồng thời chỉ cho bạn đâu là loại Aptomat thường được sử dụng và nên lắp trong nhà hiện nay.

CB là gì, Aptomat là gì? Ý nghĩa tên gọi

CB là thiết bị điện được sử dụng thay thế cho cầu dao tổng ngày xưa. Nó còn được biết với tên gọi khác là Aptomat. CB là chữ viết tắt của từ “Circuit Breaker” lấy từ Tiếng Anh, còn Aptomat có nguồn gốc từ Tiếng Nga. Đây là thiết bị điện ra đời nhằm thay thế cho cầu dao tổng mà ngày xưa chúng ta thường dùng.

Nó sẽ ngắt nguồn điện vào hệ thống khi điện quá tải, ngắn mạch, thấp áp, ….Do vậy đây là thiết bị quan trong trong mọi hệ thống điện.

>>> Nên đọc thêm chủ đề: Transistor Là Gì? Tìm Hiểu Nguyên Lý Hoạt Động Và Cách Ứng Dụng Của Nó

Cấu tạo của CB/Aptomat

Trong phần “CB là gì, Aptomat là gì” ở trên, chúng ta đã biết đấy chỉ là 2 tên gọi của 1 loại thiết bị. Do vậy, nó có cấu tạo là như nhau, bao gồm:

Tiếp điểm bên trong

Aptomat/CB thường có 2 cấp tiếp điểm là tiếp điểm chính và tiếp điểm hồ quang. Loại 3 tiếp điểm sẽ có thêm tiếp điểm phụ so với loại 2 tiếp điểm.

Khi đóng mạch, tiếp điểm hồ quang sẽ đóng rồi đến tiếp điểm phụ, cuối cùng là tiếp điểm chính. Khi cắt mạch, tiếp điểm chính sẽ mở rồi đến tiếp điểm phụ và tiếp điểm hồ quang.

Buồng dập hồ quang

>>> Nên biết thêm: GPU Là Gì? Phân Biệt Giữa GPU Và CPU

Buồng dập hồ quang bao gồm nhiều tấm thép xếp thành ngăn. Việc chia nhỏ cầu dao giúp dập điện nhanh chóng và tốt hơn. Có 2 loại buồng thông dụng là buồng dập kiểu hở và buồng dập kiểu nửa kín.

• Buồng dập kiểu hở dùng để cắt dòng điện từ 50kA hoặc điện áp trên 1000V.
• Buồng dập kiểu nửa kín có các lỗ thoát khí,chỉ dùng cho dòng điện dưới 50kA.

Khung

Bộ khung được thiết kế giúp CB duy trì độ bền ở mức ổn định. Nó giúp bảo vệ các bộ phần khác khỏi những sự cố ngoài mong muốn. Đặc biệt là quá trình ngắt mạch. Không chỉ vậy, khung có khả năng cách điện giúp người dùng giảm nguy cơ bị giật điện trong quá trình sử dụng. Hạn chế việc điện bị rò rỉ ra bên ngoài gây nguy hiểm tới tính mạng. Vì vậy, vỏ của bộ khung thường sử dụng được làm từ chất cách điện và tránh tác động vật lý bên ngoài. Đây là mục tin tức quan trọng mọi người cần lưu ý.

Công dụng của aptomat của các loại CB Aptomat trên thị trường hiện nay

Trong bài viết CB là gì, Aptomat là gì, ta sẽ cùng tìm hiểu các loại CB/ Aptomat hiện đang được bày bán. Sự phát triển của công nghệ cho ra đời rất nhiều loại CB để đảm bảo an toàn cho hệ thống điện. Tùy vào lượng điện tiêu thụ khác nhau sẽ phù hợp với các loại CB khác nhau. Dưới đây là các loại CB thông dụng và phổ biến trên thị trường hiện nay.

• ACB được gọi là máy cắt không khí, thường dùng với điện áp hạ áp. Đây là các tải có dòng lớn, thường thì lớn hơn 400A.
• VCB là máy cắt chân không, thường dùng với điện áp từ 6.6kV trở lên.
• MCCB là aptomat khối, nó thường có dòng cắt ngắn mạch lớn. Trên thị trường hiện nay có một số dòng MCCB có thể cắt dòng đến 2400A.

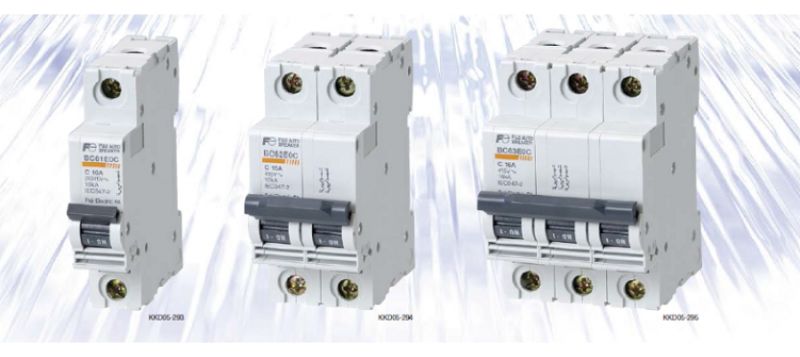

• MCB là aptomat loại tép. Nó thường dùng cho phụ tải nhỏ, xuất hiện chủ yếu trong hệ thống điện dân dụng. Phù hợp để cắt dòng đến 100A hoặc hơn
• RCCB là loại có kích thước MCB 2P, 4P. Công dụng của nó là chống dòng rò.
• RCBO cũng là loại chống dòng rò, kích thước cỡ MCB 2P. Đồng thời nó được cải tiến có thêm bảo vệ quá dòng.
• ELCB thực chất là loại MCCB hay MCB bình thường, nhưng có thêm bộ cảm biến dòng rò. Nó giúp bảo vệ ngắn mạch, bảo vệ quá tải và cả bảo vệ dòng rò.
• RCD là một thiết bị bảo vệ chống dòng rò lắp thêm cùng MCCB hay MCB.

Xem thêm:

• Điểm danh các dấu hiệu máy tính bị hư nguồn
• Lỗi bàn phím hư nguồn

Ứng dụng của CB/ Aptomat trong đời sống

Tùy thuộc vào mỗi loại CB có các đặc điểm khác nhau sẽ mang lại ứng dụng khác nhau. Thông thường, CB có 2 ứng dụng chính như:

• MCB ACB, MCCB, MCB được sử dụng như các thiết bị đóng cắt ở các mạng điện hạ thế. Nó có đầy đủ các chức năng của một thiết bị đóng tắt và có thể lắp thêm các loại bảo vệ dòng điện, chống quá tải.
• RCCB, RCBO, ELCB là loại đã có sẵn đóng cắt và bảo vệ chống dòng rò. Nó tăng thêm tính an toàn cho người sử dụng, chống giật cho người, chống cháy nổ cho thiết bị.

Kết luận

Bài viết trên đã bao quát được những điều giải đáp về vấn đề CB là gì, Aptomat là gì. Hãy cùng đón đọc các bài viết tiếp theo về các chủ đề khoa học – kỹ thuật – điện tử trên Website của vi tính TTC. Chúng tôi chuyên cung cấp các dịch vụ, giải pháp thi công điện năng lượng mặt trời, cài đặt phần mềm, sửa camera, sửa máy quét, sửa chữa linh kiện điện tử, sửa máy tính,….uy tín. Để tìm mua hay sửa chữa các loại loại laptop, máy tính, linh kiện tin học uy tín nhất tại Hóc Môn, vui lòng liên hệ.
